Från 3D-utskrift till produktionsformar: Hur din prototypdesign når marknaden

En utsökt designad plastprototyp vilar tyst på en designers arbetsbänk. Mellan den och de tusentals produkter som är avsedda att fylla butikshyllorna ligger en klyfta känd som "formen". Denna lucka har varit kyrkogården för otaliga kreativa idéer.

I studion till en nystartad Shanghai-företag undersöker industridesignern Li Wei noggrant en 3D-printad prototyp i sin hand – en ergonomisk matare för husdjur.

"Vi har itererat denna prototyp 17 versioner," säger hon och roterar försiktigt provet. "Men för att sälja det på onlineplattformar måste vi producera minst 5 000 enheter."

Från en enskild produkt till serieproduktion, från design till råvara, det mest avgörande steget på denna väg är att överbrygga tillverkningsgapet från 3D-utskrift till formsprutningsmassproduktion.

01 Prototypers värde och begränsningar

3D-utskrift har revolutionerat prototyper. Designers kan nu omvandla idéer till fysiska enheter inom dagar eller till och med timmar, till en bråkdel av den traditionella kostnaden.

Denna teknik möjliggör snabb iteration. Li Weis team testade olika vinklar, kapaciteter och materialeffekter för husdjursmataren under två månader. "Vi skrev till och med ut en transparent version för att observera den interna strukturen", säger hon och pekar på de färgglada prototyperna på arbetsbänken.

Men 3D-utskrift har oöverstigliga begränsningar. Materialkostnaden per prototyp kan vara dussintals gånger högre än för en formsprutad produkt, och produktionshastigheten är i en helt annan skala - det tar 6 timmar att 3D-skriva ut en matare, medan en formsprutningsmaskin kan producera 8 var 30:e sekund.

"Den mer kritiska frågan är prestandaskillnaden", förklarar veteranen tillverkningsingenjör Chen Jianguo. "Lager-för-lager-strukturen av 3D-utskrift resulterar i anisotropi, medan formsprutade produkter har bättre integritet och högre styrka."

02 Det kritiska beslutet för att överbrygga klyftan

När de går från prototyp till massproduktion är det första avgörande beslutet som designers står inför: När ska man skapa formen?

Att skapa en form innebär en förskottsinvestering som sträcker sig från tiotals till hundratusentals RMB, vilket utgör en betydande risk för startteam. "Vi har sett för många mönster misslyckas eftersom formen skapades för tidigt eller för sent", säger Chen.

Kriterierna för detta beslut inkluderar designmognad, validering av marknadens efterfrågan och prognostisering av produktionsskala. Li Weis team bestämde sig för att investera i formen först efter att ha säkrat över 3 000 förbeställningar för sin produkt.

Designoptimering innan formskapandet är lika avgörande. Konstruktörer måste överväga kraven för formsprutningsprocessen: enhetlig väggtjocklek, lämpliga dragvinklar och vettiga placeringar av skiljelinjer.

"Många vackra 3D-utskrivna prototyper skulle misslyckas om de direkt användes för att skapa form", påpekar Chen. "Till exempel hade den ursprungliga designen av denna matare för många räta vinklar och tjockleksvariationer. Vi föreslog 23 modifieringar för att anpassa den för formsprutningsproduktion."

03 Formen: banar väg för massproduktion

Formen är kärnverktyget för formsprutning av massproduktion och den största investeringen i förväg. En enkel form med enkel hålighet kan kosta 30 000 till 80 000 RMB, medan en komplex form med flera hålrum kan springa i hundratusentals.

Formtillverkningen i sig är en precisionsteknisk process. Moderna formfabriker använder CNC-verktygsmaskiner, elektrisk urladdningsbearbetning (EDM) och utrustning för djuphålsborrning för att bearbeta block av specialstål till formar med en noggrannhet som når 0,005 millimeter - en tiondel av diametern på ett människohår.

"Formen är inte bara till för att kopiera prototypen, den är till för att optimera produktionsprocessen", säger formdesignern Zhao Feng. "Vi måste överväga portens placering, kylsystem och utkastningsmekanismer för att säkerställa att varje cykel effektivt producerar kvalificerade produkter."

Formens livslängd påverkar direkt produktkostnaden per enhet. En högkvalitativ form kan producera miljontals produkter, vilket amorterar formkostnaden till möjligen bara några cent per artikel.

04 Provformar och justeringar

När den första formen är klar börjar det riktiga testet. Provgjutning är en nyckelfas för att verifiera formdesign och justera formsprutningsparametrar, vilket vanligtvis kräver 3 till 5 iterationer.

"Den första provkörningen avslöjar ofta olika problem", minns Chen om Li Weis teams erfarenhet. "Deras matare hade initialt problem med krympning och märkbara svetslinjer."

Genom att justera insprutningsparametrarna – temperatur, tryck, hastighet och tid – optimerar ingenjörer successivt produktionsprocessen. Samtidigt kan själva formen kräva finjustering, som att polera ytor för att förbättra finishen eller modifiera kylkanaler för bättre effektivitet.

Li Wei bevittnade hela provgjutningsprocessen. "Att se den första formsprutade mataren kastas ut från formen kändes helt annorlunda än 3D-utskrift - den var robustare, hade en mer enhetlig struktur och kändes mer som en "riktig" produkt, säger hon.

05 Materialvalets ekonomi

Skiftet från 3D-utskrift till formsprutning medför också en fundamental förändring i materialvalet. 3D-utskrift använder vanligtvis dedikerade filament som PLA eller ABS, medan formsprutning erbjuder ett bredare utbud av teknisk plast med olika kostnadsstrukturer.

"Vi valde slutligen livsmedelsklassat PP (polypropen) material", förklarar Li Wei. "Det är inte bara säkert utan kostar också mycket mindre än 3D-utskriftsmaterial och har bättre formningsegenskaper."

Materialkostnaden utgör en betydande del av formsprutningsproduktionen. Att optimera designen för att minska materialanvändningen och välja kostnadseffektiva materialleverantörer kan direkt påverka produktens konkurrenskraft på marknaden.

Storskalig produktion gör också materialåtervinning möjlig. Sprutar och defekta delar som genereras under formsprutning kan krossas och återinföras i produktionen i ett visst förhållande, vilket ytterligare minskar kostnaderna.

06 Produktionsrytm och kvalitetskontroll

När man går in i massproduktion blir produktionsrytm och kvalitetskontroll avgörande. En medelstor formsprutningsmaskin kan producera tiotusentals matare dagligen. Hur säkerställs att varje produkt uppfyller standarderna?

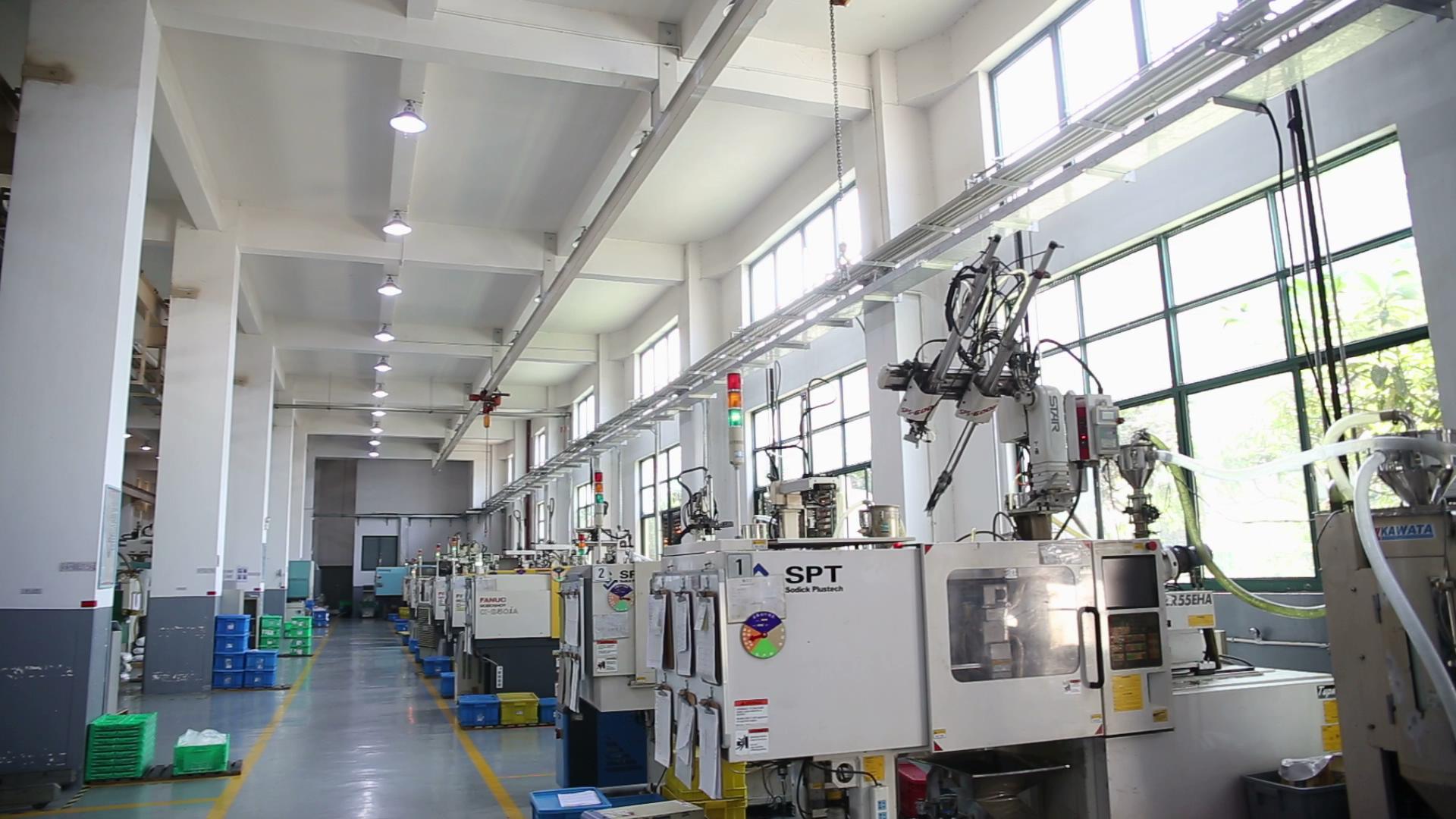

Moderna formsprutningsverkstäder är utrustade med olika övervakningsmetoder: sensorer övervakar insprutningstryck och temperatur i realtid; synsystem inspekterar varje produkt för ytdefekter; och regelbunden provtagning görs för dimensionsmätning och funktionstestning.

"Vi har etablerat tre inspektionspunkter på produktionslinjen," säger Chen. "Endast produkter som klarar alla inspektioner förpackas och lagras."

Kvalitetskontroll handlar inte bara om produktkonsistens utan påverkar också varumärkets rykte. En produktionslinje med välkontrollerade defekter kan spara ett varumärke avsevärda efterförsäljningskostnader.

07 Vägen till marknaden

När den första satsen av formsprutade husdjursmatare kommer från produktionslinjen har deras resa till marknaden bara börjat.

Förpackningsdesign måste beakta skydd under transport och attraktivitet i detaljhandelsmiljöer. Li Weis team specialdesignade förpackningar med ett fönster för att visa upp matarens funktioner. "Konsumenter kan intuitivt se matarens vinkel och struktur", säger hon.

Logistik och lagerhantering innebär nya utmaningar efter massproduktion. "Vi måste balansera produktionshastighet, lagerkostnader och efterfrågan på marknaden", konstaterar Li Wei. "Detta är ett helt annat övervägande än prototypframställning."

Övergången från en 3D-printad prototyp till en formsprutad massprodukt är inte bara en förändring av tillverkningsmetoder utan en förändring i tankesätt. Designers måste gå från att skapa enstaka, utsökta föremål till att designa effektivt producerabara, konkurrenskraftiga varor.

Från den surrande 3D-skrivaren i Li Weis studio till de rytmiskt fungerande formsprutningsmaskinerna i fabriken; från den unika prototypen på arbetsbänken till de tusentals prydligt staplade produkterna på lagret – varje steg på denna väg kräver olika expertis och beslut.

Formen är en bro för kreativitet, förbinder design och marknad, prototyp och produkt. Det kräver en betydande investering men är en viktig väg för att omvandla en bra idé till ett livskraftigt företag.

Under den första veckan efter att husdjursmataren lanserades fick Li Weis team sin första feedback från användare. "En kund sa att den här mataren fungerar mycket bättre än de hon använde tidigare, och hennes katt slutade äntligen att sprida mat överallt", säger Li Wei med ett leende.

I detta ögonblick når resan som började med en 3D-skrivare äntligen sin rättmätiga destination – för att uppfylla verkliga behov i den verkliga världen.
